綜合測量體系（TIMS）（粗糙度/輪廓）
●能一鍵實現粗度、輪廓的切換，整合測量數據并打印。
AL功能（粗糙度）（專利）
●測量機能自動設定測量條件，進行測量。
自動操作記憶、播放功能（粗糙度/輪廓）
●可將包含有驅動部的測量，自動記錄分析順序，實行CNC測量。
尺寸線條顯示功能（輪廓）
●把參數、幾何偏差的實測值在圖形上用尺寸線條可以記錄。
形狀的合成功能
●可以有效解決由觸針所探測角度分析受限的情形。（輪廓）

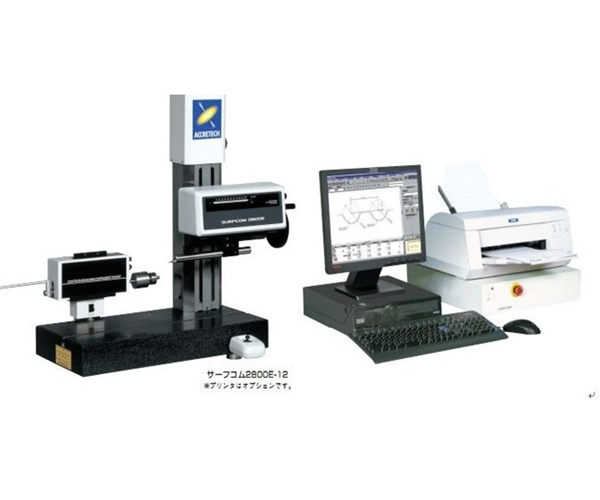

項目 / 型式 | SURFCOM 2800G | ||||||||||||||||||||
-11 | -12 | -13 | -14 | -21 | -22 | -23 | -24 | ||||||||||||||
量測範圍 | Z軸（縱方向） | 粗度：800um,l輪廓：50mm | |||||||||||||||||||
X軸（橫方向） | 100mm | 200mm | |||||||||||||||||||
精度 | 粗度檢出器 | 檢出器測量解析度 | 0.01μm/800μm～0.0004μm/25μm（0.0001μm/6.4μm測量範圍） | ||||||||||||||||||
輪廓用檢出器 | Z軸指示精度 | ±（0.8+︱4H︱/100）μm H:測量長度 | |||||||||||||||||||
測量解析度 | 0.025μm/全刻度 | ||||||||||||||||||||
驅動部粗度 | X軸測量解析度 | 0.04μm 或者 32,000點（數據取入數3000，000點） | |||||||||||||||||||
驅動部輪廓 | X軸指示精度 | ±（1+2L/100）μm | |||||||||||||||||||
測量解析度 | 0.1μm | ||||||||||||||||||||
真直度精度 | 粗度：(0.05+1.5L/1000)μm 輪廓：1μm/100mm、2μm/200mm | ||||||||||||||||||||
感應方式 | X軸（橫方向） | Moire光柵尺 | 線型尺 | ||||||||||||||||||
Z軸 | 粗度 | 差動變壓器 | |||||||||||||||||||
輪廓 | 雷射光學尺 | ||||||||||||||||||||
速度 | 立柱上下速度(Z軸) | - | 10mm/s(3mm/s)*2 | - | 10mm/s(3mm/s)*2 | ||||||||||||||||
測量速度(X軸) | 測量速度：0.03、0.06、0.15、0.3、0.6、1.5、3、6mm/s(8速) | ||||||||||||||||||||
檢出器 | 粗度 | 測針、測量力 | 交換式、0.75mN | ||||||||||||||||||
測針半徑、材質 | 2μmR,（60°圓錐金剛石）1支標準付屬品 | ||||||||||||||||||||
輪廓 | 測針、測量力 | 交換式、10～30mN | |||||||||||||||||||
測針半徑、材質 | 25μmR,（24°圓錐超硬.）2支標準付屬品 | ||||||||||||||||||||
測量方向、方式 | 拉、壓方向、上下方向 | ||||||||||||||||||||
移動范圍 | 驅動部行程 | 100mm | 200mm | ||||||||||||||||||
立柱上下移動行程 | 250mm | 450mm | 250mm | 450mm | |||||||||||||||||
平臺 | 尺寸 | 600×317mm | 1000×450mm | 600×317mm | 1000×450mm | ||||||||||||||||
容許載重量 | 41kg | 35kg | 26kg | 41kg | 35kg | 29kg | 20kg | 35kg | |||||||||||||
其它 | 設置尺寸 | 橫 | 2000mm | 2300mm | 2000mm | 2300mm | |||||||||||||||
深 | 1000mm | 1000mm | |||||||||||||||||||
高 | 1700mm | 1900mm | 1700mm | 1900mm | |||||||||||||||||
質量 | 120kg | 125kg | 135kg | 240kg | 125kg | 130kg | 140kg | 245kg | |||||||||||||
電源、消耗電力 | 單相AC100V±10％(要接地)﹑50/60Hz / 710VA | ||||||||||||||||||||
