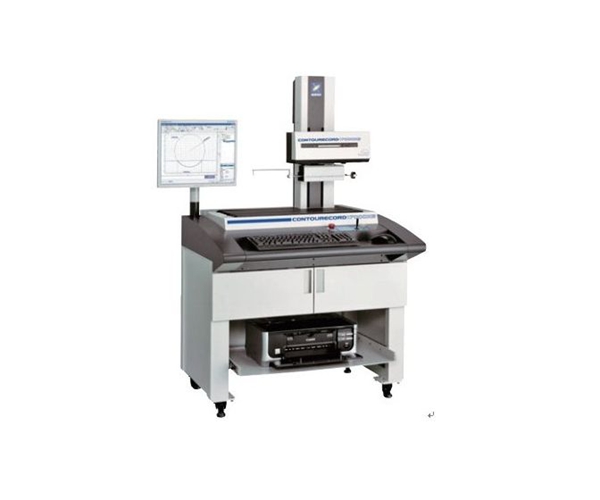

實現輪廓檢出器高精度化。
用模擬檢出器，超越數控的高精度，實現更高等級的精度。
另外，DX3系列因?yàn)樽鳛槭】臻g設計，能有效利用測量室。
簡單評價通用零部件的輪廓形狀
用投影機和工具顯微鏡評價的零部件的輪廓形狀能在短時間內正確的測量出來。
還有，測量結果可以直接轉換成檢查成績書。
■采用新型線形馬達驅動部（專利申請中）
能達到世界最高水平的測量速度和低振動，實現更加穩定的高倍率測量。
而且，國為是構造簡單的非接觸式驅動，所以能長期穩定的使用。
■使生產性大幅度提高的高速測量
輪廓測量 最大20mm/s, 移動速度 最大60mm/s
測量效率 最大提高10倍（本公司相比）
項目 / 型式 | CONTOURECORD 1700DX3/SD3 | |||||||||||
-12 | -13 | -14 | -15 | -22 | -23 | -24 | -25 | |||||
量測範圍 | Z軸（縱方向） | 50mm | ||||||||||
X軸（橫方向） | 100mm | 200mm | ||||||||||
精度 | 檢出器 | Z軸指示精度 | ±(1.8+|2H|/100)μm H:測量高度 | |||||||||
測量解析度 | 0.1μm/5mm測量范圍,0.4μm/20mm測量范圍,1μm/50mm測量范圍 | |||||||||||
驅動部 | X軸指示精度 | ±（1.0+1L/100）μm (L:測量長度 mm) | ||||||||||
測量解析度 | 0.016μm | |||||||||||
真直度精度 | 1μm/100mm | 2μm/200mm | ||||||||||
感應方式 | X軸（橫方向） | Moire光柵尺 | ||||||||||
Z軸（縱方向） | 差動變壓器 | |||||||||||
速度 | 立柱上下速度(Z軸) | 3~10mm/s | ||||||||||
速度(X軸) | 測量速度：0.03~20mm/s , 移動速度：最大60mm/s | |||||||||||
檢出器 | 測針、測量力 | 交換式，30mN以下 | ||||||||||
測針半徑、材質 | 25μmR (24°圓錐超硬) 2支標準付屬品 | |||||||||||
測量方向、方式 | 拉，壓方向，上下方向，最大尋跡角度77° | |||||||||||
移動范圍 | 驅動部行程 | 100mm | 200mm | |||||||||
立柱上下動行程 | 244mm | 444mm | 644mm | 244mm | 444mm | 644mm | ||||||
平臺 | 尺寸 | 600×320mm | 1000×450mm | 600×320mm | 1000×450mm | |||||||
容許載重量 | 37kg | 28kg | 93kg | 84kg | 31kg | 22kg | 87kg | 78kg | ||||
其它 | 設置尺寸 | 橫 | 1250mm | 1650mm | 1250mm | 1650mm | ||||||
深 | 800mm | 900mm | 800mm | 900mm | ||||||||
高 | 1480mm | 1680mm | 1880mm | 1480mm | 1680mm | 1880mm | ||||||
質量 | 225kg | 235kg | 420kg | 430kg | 230kg | 240kg | 425kg | 435kg | ||||
電源、消耗電力 | 單相AC100V±10％（要接地）﹑50/60Hz / 670VA | |||||||||||
